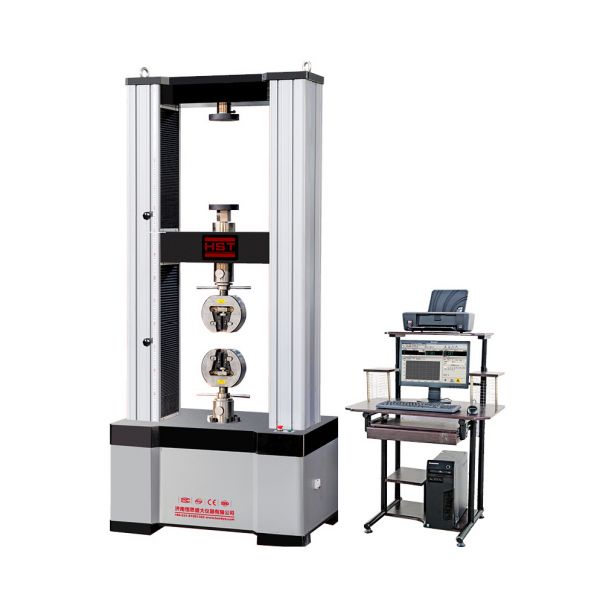

微機控制彈簧拉壓試驗機

微機控制彈簧拉壓試驗機暢銷產品簡介：依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過公司控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統，公司控制器作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

微機控制彈簧拉壓試驗機產品構成：

3.1 主機：采用門式結構。

3.2 傳動系統：由減速器、精密絲杠副及導向部分等組成。

3.3 驅動系統：由交流伺服調速器極其電機實現系統驅動。

3.4 測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

3.5 安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

微機控制彈簧拉壓試驗機產品參數：

1、樣式：門式

2、試驗力：50/100；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程: 2%---100%；

5、試驗力準確度；±1%

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

8、拉伸行程：700mm

9、壓縮行程：700mm

10、試驗行程：700mm

11、位移速度控制范圍： 1mm/min～300mm/min 分檔可調

12、位移速度控制精度：±1%；

13、試驗機級別：1級

14、變形示值誤差：≤±（50+0.15L）

15、試驗機尺寸：約760*500*1700 mm

16、外觀：應符合GB/T2611要求

17、成套性：符合標準要求

18、保護功能：試驗機有過載保護功能

19、供電電源：220V，50Hz

20、重量：約500KG

微機控制彈簧拉壓試驗機產品功能：

a) 自由換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性；

b) 條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；

c) 自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；

d) 自動保存：試驗結束，試驗數據和曲線自動保存；

e) 過程實現：試驗過程、測量、顯示和分析等均由微機完成；

f) 批量試驗：對相同參數的試樣，一次設定后可順次完成；

g) 試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；

h) 顯示方式：數據和曲線隨試驗過程動態顯示；

i) 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

j) 試驗報告：可按用戶要求的格式編制報告并打印；

k) 限位保護：具有程控和機械兩級限位保護；
