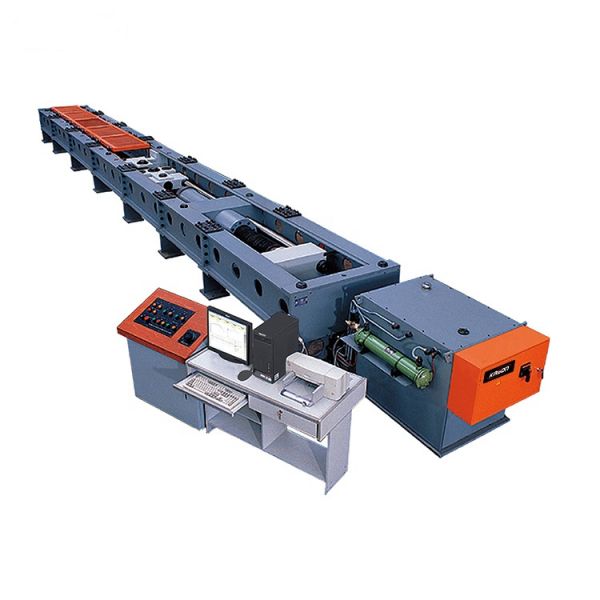

1000KN/100噸微機控制電液伺服臥式拉力試驗機

1000KN/100噸微機控制電液伺服臥式拉力試驗機：主要用于超長部件的拉伸試驗，可以滿足國家標準關于

試驗規定中的各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗。該產品主機是框架式結構，框架前

端橫梁與移動橫梁之間為拉伸空間,拉伸空間可通過移動橫梁進行。氣彈簧支撐式，全封閉防護罩。 電動調節式

移動橫梁。

1000KN/100噸微機控制電液伺服臥式拉力試驗機油源系統：整體式柜式油源控制柜，由液壓泵站、意大利

ATSO電液伺服閥、數據采集系統、計算機等組成一體，操作簡潔方便，在操作、維修、防護、搬運都很方便。

密封件、油管采用知名品牌，確保做到持久無泄漏現象的發生。 動力源采用知名品牌高壓柱塞油泵，確保長時間

使用時系統壓力平穩、油缸運行平穩。系統設計充分考慮了節能、可靠、安全和環保，油源系統均采用符合環保

要求的元件，運轉時噪聲聲級低。整個系統采用閉環控制，換向閥，順序閥等均采用知名品牌，反應快、靈敏度

高。實時監控負荷、位移、變形等情況，具有跟蹤性、隨動性、可調性等功能特點，能夠實現全自動精確控制，

是目前試驗機中技術為先進、質量為上等、配置為的液壓比例伺服控制系統。

1000KN/100噸微機控制電液伺服臥式拉力試驗機測控系統：該產品測力元件為高精度測力傳感器，位移測

量元件采用高線數拉線式位移傳感器。試驗控制器為專為材料試驗機設計的全數字閉環控制系統?？梢栽O置和選

擇各種試驗規程，可以自動精確地控制試驗過程，并自動測量各階段試驗參數，保證了試驗的高精度。 安裝使用

的專用試驗軟件是在windows平臺下開發的，保證試驗操作簡便和通用性，試驗數據自動處理、保存，試驗過程

曲線在顯示器上實時顯示?？蓪崿F等速力加載、等速變形加載、等速位移加載、等速應變等試驗方法，并可在一

次試驗中實現力、變形、位移、應變的分段控制，各控制之間可自動平滑切換。試驗參數通過計算機采集和軟件

處理能自動控制試驗過程和自動求出試驗結果。由顯示器實時顯示試驗曲線和試驗結果，由打印機打印試驗報告

和試驗曲線。

1000KN/100噸微機控制電液伺服臥式拉力試驗機產品技術參數：

主機結構形式：框架式結構；

試驗力：1000kN；

試驗機級別： 1級；

試驗力測量范圍：2%-100%FS；

試驗力分辨力：滿量程的1/20000；

試驗力示值相對誤差：±1%；

位移測量分辨力：0.01mm；

位移示值相對誤差：±1%；

電子引伸計標距：50mm；

電子引伸計有效行程：10mm；

變形示值相對誤差：±0.5%；

應力加荷速率范圍：400N/s～40kN/s；

位移加載速度：0.1～100mm/min；

變形加載速度：0.00005～0.05mm/S；

拉伸夾頭間有效間距：12000mm；

油缸行程：1000mm；

總功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）。
