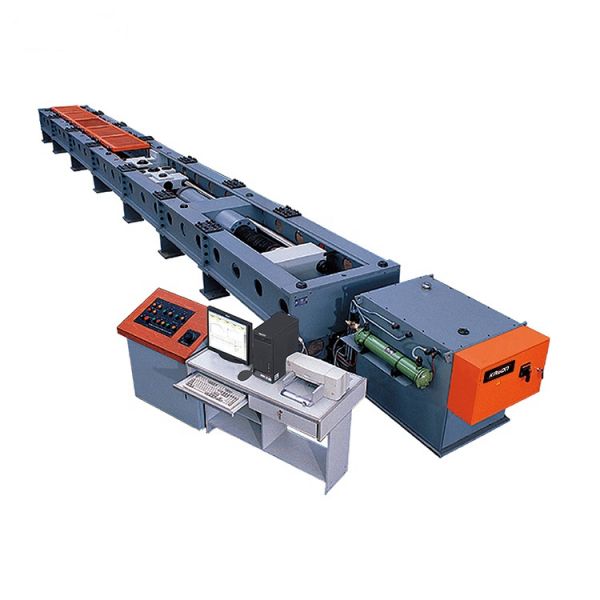

600KN/60噸微機屏顯臥式拉力試驗機

600KN/60噸微機屏顯臥式拉力試驗機主機部分：主要用于超長部件的拉伸試驗，可以滿足國家標準關于試驗規定中的

各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗。該產品主機是框架式結構，框架前端橫梁與移動橫梁之間為

拉伸空間,拉伸空間可通過移動橫梁進行。氣彈簧支撐式，全封閉防護罩。電動調節式移動橫梁。

600KN/60噸微機屏顯臥式拉力試驗機油源系統：整體式柜式油源控制柜，由液壓泵站、意大利ATSO電液伺服閥、數

據采集系統、計算機等組成一體，操作簡潔方便，在操作、維修、防護、搬運都很方便。密封件、油管采用知名品牌，確保

做到持久無泄漏現象的發生。動力源采用知名品牌高壓柱塞油泵，確保長時間使用時系統壓力平穩、油缸運行平穩。系統設

計充分考慮了節能、可靠、安全和環保，油源系統均采用符合環保要求的元件，運轉時噪聲聲級低。整個系統采用閉環控

制，換向閥，順序閥等均采用知名品牌，反應快、靈敏度高。實時監控負荷、位移、變形等情況，具有跟蹤性、隨動性、可

調性等功能特點，能夠實現自動精確控制。

600KN/60噸微機屏顯臥式拉力試驗機測控系統該產品測力元件為高精度測力傳感器，位移測量元件采用高線數拉線式

位移傳感器。試驗控制器為專為材料試驗機設計的全數字閉環控制系統。可以設置和選擇各種試驗規程，可以自動精確地控

制試驗過程，并自動測量各階段試驗參數，保證了試驗的高精度。

600KN/60噸微機屏顯臥式拉力試驗機產品技術參數：

主機結構形式：框架式結構；

試驗力：600kN；

試驗機級別： 1級；

試驗力測量范圍：2%-100%FS；

試驗力分辨力：滿量程的1/20000；

試驗力示值相對誤差：±1%；

位移測量分辨力：0.01mm；

位移示值相對誤差：±1%；

電子引伸計標距：50mm；

電子引伸計有效行程：10mm；

變形示值相對誤差：±0.5%；

應力加荷速率范圍：400N/s～40kN/s；

位移加載速度：0.1～100mm/min；

變形加載速度：0.00005～0.05mm/S；

拉伸夾頭間有效間距：6000mm；

油缸行程：1000mm；

有效跨距：800mm；

總功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）。
